¿Qué es el vidrio flotado? Una inmersión profunda en su producción y aplicaciones
May 26, 2025
Introducción
El vidrio flotado, a menudo considerado como el estándar de oro en la producción de vidrio plano, es un material fundamental utilizado en muchas industrias, desde la arquitectura hasta la fabricación de automóviles. El término "vidrio flotado" proviene del proceso de producción único que le da nombre: -vidrio fundido que flota sobre un baño de estaño fundido, creando una superficie excepcionalmente lisa y plana. Este proceso, desarrollado en la década de 1950, revolucionó la producción de vidrio al mejorar significativamente tanto la calidad como la eficiencia.
Como alguien que ha trabajado estrechamente conproducción de vidrio flotadolíneas durante años, he tenido la oportunidad de ver de primera mano cómo ha evolucionado este proceso y el papel que desempeñan materiales comoProductos a base de grafito y carbono-jugar en la optimización de la eficiencia y la precisión. Mi experiencia como ingeniero técnico en la industria del vidrio flotado me ha brindado un profundo conocimiento de los desafíos que enfrentan los fabricantes y de cómo los materiales adecuados pueden respaldar una producción fluida.
En este artículo, veremos más de cerca elproceso de vidrio flotado, sus características definitorias y cómo los materiales utilizados en su producción contribuyen al producto final. Comprender estos componentes es esencial para cualquier persona involucrada en la industria del vidrio, ya sea que trabaje directamente con vidrio flotado o esté considerando la mejor manera de integrar las tecnologías y materiales adecuados en sus líneas de producción.
¿Qué es el vidrio flotado?
El vidrio flotado, un término común en la industria de fabricación de vidrio, recibe su nombre del proceso de producción único utilizado para crearlo. La palabra "flotar" se refiere a la forma en que el vidrio flota sobre una capa de estaño fundido, que es la característica clave de su método de producción. Este proceso produce vidrio plano que es crucial para diversas industrias, incluidas la construcción, la automoción y la electrónica.
La historia de la producción de vidrio flotado
El proceso del vidrio flotado, desarrollado por Pilkington en la década de 1950, revolucionó la industria-fabricante del vidrio. Antes de esto, se utilizaban otros métodos como el calandrado y la tracción vertical, pero eran menos eficientes. La innovación de Pilkington introdujo la técnica de hacer fluir continuamente vidrio fundido sobre un lecho de estaño fundido, lo que le permitió extenderse uniformemente y formar láminas planas.
¿Cómo funciona el proceso de flotación?

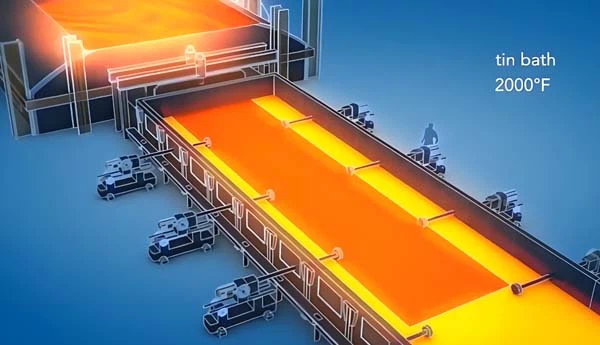

En el método del vidrio flotado, el vidrio fundido se vierte sobre un charco de estaño fundido, que tiene una mayor densidad. El vidrio flota encima debido a esta diferencia de densidad y su tensión superficial hace que se distribuya uniformemente por la lata. Luego, el vidrio se solidifica y se enfría formando láminas planas con una distorsión mínima.
¿Por qué es importante el vidrio flotado?
El proceso de vidrio flotado ofrece muchas ventajas sobre los métodos tradicionales, entre ellas:
- Alto rendimiento:El proceso permite una producción continua, lo que conduce a una mayor eficiencia.
- Precisión:El vidrio flotado mantiene una excelente planitud y consistencia de espesor.
- Fácil automatización:El proceso es altamente adaptable a sistemas automatizados, lo que reduce los costos de mano de obra y mejora la precisión.
Clasificación de productos de vidrio flotado
| Clasificación | Detalles |
| Clasificación por color | Incoloro y transparente |
| Coloración corporal, como verde, morado, etc. | |
| Vidrio ultra-claro | |
| Clasificación por aplicación | Grado de construcción, como puertas, ventanas, muros cortina, etc. |
| Grado automotriz, como parabrisas de automóviles, vidrios de ventanas de automóviles, etc. | |
| Grado de espejo, como hacer espejos. | |
| Clasificación por nivel de procesamiento profundo | Grado del parabrisas del coche |
| Varios grados de procesamiento profundo, como templado | |
| Grado de escáner | |
| Grado de recubrimiento | |
| Grado de espejo |
Los principales métodos de producción de vidrio flotado
Los métodos de producción de vidrio flotado se pueden clasificar en tres tipos principales: el Proceso Pilkington (Reino Unido), el Proceso PPG (EE. UU.) y el Proceso Luoyang (China). Cada uno de estos métodos utiliza un enfoque similar, pero puede variar ligeramente en cuanto a equipos y técnicas.
Componentes básicos de la línea de producción de vidrio flotado.
El flujo del proceso de una línea de producción de vidrio flotado se puede dividir aproximadamente en cinco partes: materias primas, fusión, conformado, recocido y corte (envasado). La diferencia esencial entre el proceso de flotación y otros procesos radica en la parte que forma el vidrio.
Estas cinco partes se pueden dividir en 3 a 7 o más secciones de producción (departamentos) debido a las características y hábitos de gestión de las diferentes fábricas. Debido al desarrollo continuo de la tecnología de control de automatización y la búsqueda de una gestión plana por parte de las empresas, el número de operadores-de primera línea y departamentos de las líneas de producción modernas se ha reducido significativamente. El número de personas en una fábrica completa de vidrio flotado, incluidos los departamentos de gestión y otros departamentos de apoyo, es de entre 150 y 250.
Además de las cinco partes de producción principales mencionadas anteriormente, una línea de producción de vidrio flotado también puede incluir los siguientes componentes:
- Debido a los requisitos locales de protección ambiental, es necesario construir un sistema de tratamiento de gases de escape, como la desulfuración húmeda;
- Sistemas de apoyo energético, como gas natural, petróleo pesado, gas de carbón, vapor, agua circulante, electricidad, etc.;
- Sistemas de gestión de emergencias, como sistemas contra incendios, generadores, etc.;
- Sistema de tratamiento de calidad de superficie de cinta de vidrio, como SO2, etc.;
- Sistemas de recubrimiento en línea, como máquinas de recubrimiento CVD y sus equipos auxiliares;
- Procesamiento profundo de vidrio, como fabricación de espejos, PVD, templado, doblado en caliente, etc.
Características clave de la producción de vidrio flotado
Producción Continua:
El proceso se ejecuta sin-parar durante las 24 horas del día. Desde la fusión de las materias primas hasta el envasado del producto terminado, todo ocurre continuamente, lo que lo hace altamente eficiente.
Alta estabilidad del proceso:
El equipo principal, como el horno de fusión y el baño de estaño, funciona en armonía para mantener la composición, el espesor y la distribución de tensiones uniformes del vidrio.
Recocido optimizado:
El proceso de recocido utiliza gradientes de temperatura controlados para reducir la tensión interna y mejorar las propiedades mecánicas del vidrio.
Eficiencia energética y consideraciones ambientales:
El consumo de energía se concentra en el horno de fusión y el baño de estaño, representando más del 60% de los costes de producción. El reciclaje y el mantenimiento eficaces de materiales como el estaño pueden reducir significativamente los residuos.
Superficie lisa:
El vidrio producido no tiene defectos superficiales, lo que elimina la necesidad de un procesamiento secundario.
Control preciso del espesor:
El proceso de producción permite un control del espesor de alta-precisión, con tolerancias de hasta ±0,1 mm.
Excelentes propiedades ópticas:
El vidrio flotado normalmente ofrece una transmisión de luz superior al 85%, con una distorsión mínima.
El principio detrás de la formación del vidrio flotado
El principio básico devidrio flotadoLa formación consiste en utilizar la diferencia de densidad entre el vidrio fundido y el estaño fundido. Su objetivo es formar una cinta de vidrio plana y uniforme permitiendo que el vidrio fundido se extienda naturalmente sobre la superficie del estaño más denso.

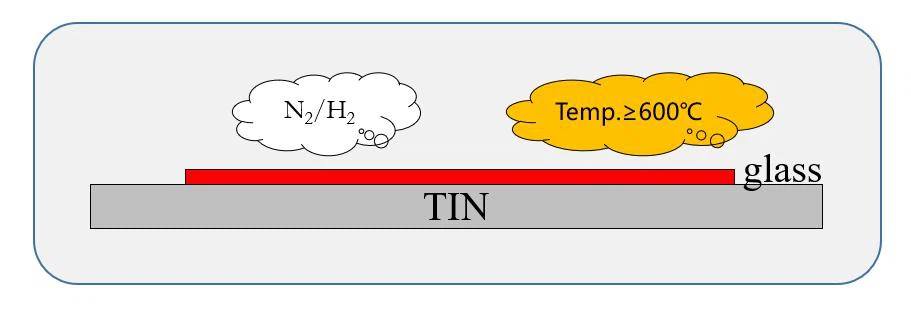

Cuando el líquido de vidrio ingresa al baño de estaño desde el canal, debido a que su densidad es menor que la densidad del líquido de estaño en el baño de estaño, flotará naturalmente en la superficie del líquido de estaño. Este es también el origen del nombre "proceso de flotación".
Control de espesor del vidrio flotado
El líquido de vidrio alcanza el equilibrio mecánico en la superficie del líquido de estaño debido al efecto combinado de su propia gravedad y la flotabilidad del líquido de estaño, es decir, la cinta de vidrio se aplana, lo que también es la razón del pulido natural de la cinta de vidrio. El espesor de la cinta de vidrio cuando alcanza el equilibrio mecánico es de aproximadamente 6,9 mm, lo que se denomina espesor equilibrado. Si desea obtener un espesor de producto más delgado o más grueso, debe aplicar una fuerza de tracción o de empuje sobre la cinta de vidrio para hacerla más delgada o apilarla para obtener productos de diferentes espesores. Este es el principio básico del conformado de vidrio flotado.

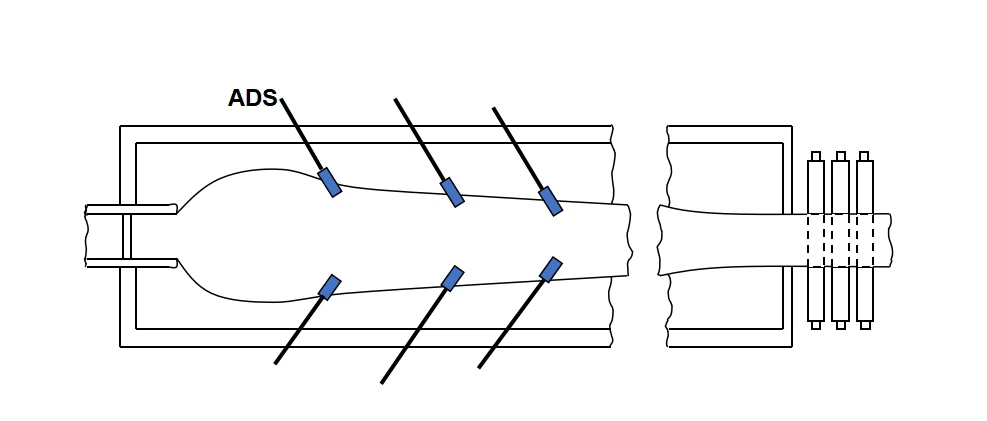

Dependiendo del espesor del producto, cuando se producen productos con un espesor menor que el espesor equilibrado (menor o igual a 6 mm), se utiliza el método de "estiramiento directo asistido" y el equipo utilizado se denomina "estiramiento directo asistido (ADS)"; cuando se producen productos con un espesor mayor que el espesor equilibrado (mayor o igual a 8 mm), se utiliza el método "guardabarros" y el equipo utilizado se denomina "guardabarros de grafito (Carbon Fender)". Entre ellos, cuando se producen productos mayores o iguales a 15 mm, solo se pueden utilizar guardabarros de carbono para la producción; al producir productos de 8 mm, 10 mm y 12 mm, se pueden utilizar tanto guardabarros de carbono como ADS. En la situación real de algunas líneas de producción, también hay casos en los que se utilizan ADS y guardabarros al mismo tiempo.
Formación de anuncios
Factores importantes en la producción de vidrio flotado
Control de temperatura
Un control preciso de la temperatura es esencial en el proceso de producción de vidrio flotado. Afecta a todo, desde fundir las materias primas hasta controlar la calidad final del vidrio. El horno, el baño de estaño y el horno de recocido (un horno utilizado para enfriar gradualmente el vidrio) deben mantener temperaturas óptimas.
Cómo controlar razonablemente la temperatura de cada área también afecta directamente el cambio en el costo de producción. Actualmente, los hornos de fusión utilizan principalmente gas natural o petróleo pesado para fundir las materias primas, los baños de estaño conducen el calor a las cintas de vidrio en forma de calentamiento eléctrico y los hornos de recocido se enfrían principalmente mediante ventiladores. Por lo tanto, el ajuste razonable de los parámetros de temperatura del proceso tiene un impacto vital en la gestión de costes.
Control de presión en el baño de estaño
El baño de estaño debe mantener una presión positiva para evitar que el oxígeno entre y reaccione con el estaño fundido, lo que podría provocar oxidación y reducir la calidad del vidrio. Para conseguirlo, se introducen en el baño gases nitrógeno e hidrógeno, manteniendo la presión adecuada y evitando la oxidación.
Capacidad y eficiencia de producción
La capacidad de producción de una línea de vidrio flotado depende de factores como la velocidad de extracción, el espesor y la densidad del vidrio. La fórmula para calcular la capacidad diaria es:
Capacidad diaria (toneladas)=Velocidad de tracción (m/h) × Ancho neto (m) × Espesor (m) × Densidad (2,5 g/cm³) × 24 × Rendimiento
Dónde:
El ancho neto se refiere al ancho utilizable del vidrio.
El rendimiento varía según el grado del producto. El vidrio arquitectónico tiene un alto rendimiento (alrededor del 95%), mientras que el vidrio de espejo tiene un rendimiento menor (40-60%).
Tonelaje de tracción frente a capacidad de producción
El tonelaje de extracción se refiere a la cantidad de vidrio que se extrae del baño de estaño cada día. A diferencia de la capacidad de producción, representa las pérdidas por recortes y defectos. Ajustar el tonelaje de extracción en función de la demanda del mercado y los requisitos del proceso garantiza la flexibilidad.
Tasa de alimentación
La tasa de alimentación se refiere a la cantidad de materias primas que se introducen en el horno de fusión. Estos materiales suelen incluir arena de sílice y vidrio reciclado (restos de vidrio). La composición de la mezcla de materias primas es clave para conseguir la calidad del vidrio deseada.
Además de los contenidos-mencionados anteriormente, el proceso de producción de vidrio flotado también incluye una variedad de sistemas de conocimiento, como gestión de ciclos, prevención y soluciones de defectos de calidad del producto, optimización de parámetros de proceso (gestión de equipos), gestión de costos, capacitación del personal y gestión de seguridad.
Conclusión
El vidrio flotado sigue siendo una piedra angular de la fabricación moderna, conocido por su precisión, escalabilidad y altos-estándares de calidad. Lograr estas cualidades depende de la combinación adecuada de técnicas de producción avanzadas y materiales de alto-rendimiento. A través de años de experiencia en la industria, he visto cómo los materiales adecuados, como productos basados en grafito y carbono-, pueden mejorar significativamente la eficiencia de la producción y la calidad del producto.
